RCO催化燃烧系统
日期:2019/12/12 9:09:31 人气:5414 |

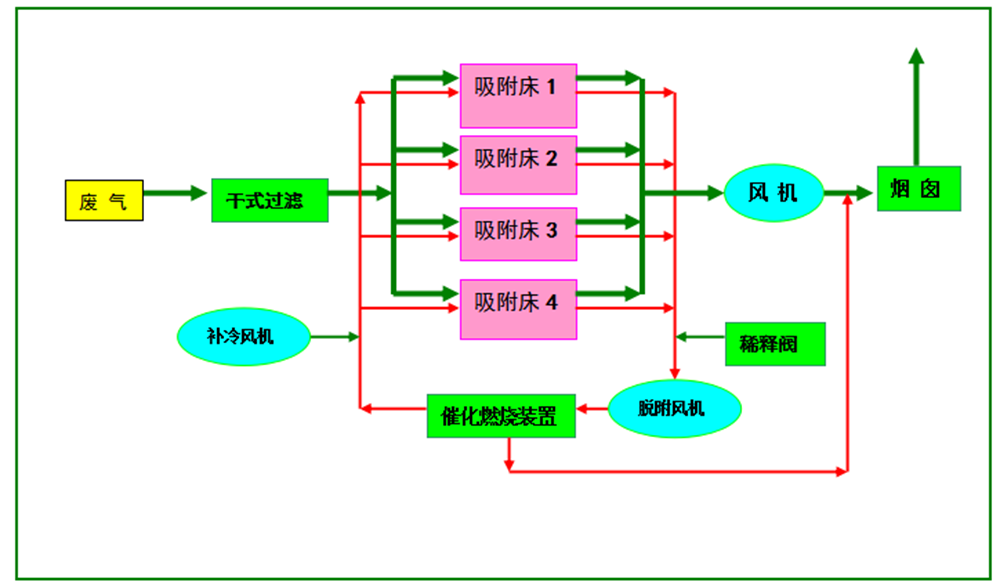

1.工作原理 本装置工作过程可分为二个阶段,活性碳吸附阶段和活性碳脱附再生阶段,二个阶段的工作原理如下: ① 吸附过程: 车间排出的废气由漆雾粗效过滤器除去漆雾粉尘后进入活性碳吸附装置, 有机废气通过活性碳层时,废气中的有机组分被吸引到活性碳的表面并浓集保持其上,有机组分从而与其它组分分开,其他组分气体(洁净气体)经风机排空。 ② 再生过程: 活性碳使用一段时间,吸附了一定量的溶剂后,会降低或失去吸附能力,此时活性碳需脱附再生,再生后活性碳重新恢复吸附功能,活性碳可继续使用。再生时,启动催化燃烧装置予热室电源,将空气予热,予热后的气体送入吸附箱,箱中活性碳受热后,活性碳吸附的溶剂挥发出来,溶剂经风机送入催化燃烧室燃烧,分解生成CO2和H2O蒸汽等热空气,热空气一部分回到活性碳吸附箱继续给活性碳加热,叧一部分排空,热空气内部循环多次活性碳即可得到再生。 当有机废气的浓度达到2000ppm以上时,催化床内可维持自然,不用外加热的脱附再生。这样可以满足燃烧和脱附所需热能,大大节省能耗。 设备运行为全自动循环运行,当某个吸附器吸附饱和需要脱附再生时,由PLC程序自动切换到该吸附器进行脱附工作,吸附器进入脱附工作后,设备可自动开启和关闭相应元器件,同时提供各种超温保护,确保脱附工作稳定、安全地运行;脱附工作结束后该吸附箱可自动进入吸附状态或待机状态。 2.工艺流程 本装置采用:漆雾过滤+活性碳吸附浓缩+催化燃烧脱附再生的工艺,有机废气处理工艺流程如下(以4个吸附室工艺流程为例)
设备系统组成 设备系统由干式过滤系统、活性碳吸附系统、催化燃烧再生系统、电气控制系统及通风管道系统等五大系统组成。 ① 干式过滤系统:包括过滤箱、过滤材料等 ② 活性碳吸附系统:包括吸附箱本体、活性碳、仪表阀门、风机电机等 ③ 催化燃烧再生系统:包括电加热予热室、催化燃烧室、热交换器、连接管道、仪表阀门、电加热管、催化剂、风机电机等。 ④ 电气控制系统:包括PLC电控柜、触摸屏、仪表、电气管线等。 ⑤ 通风管道系统:包括所有连接管道、阀门及烟囟等。
|
|
